SETTING LOAD BALANCING MIKROTIK RB750 WINBOX 4.10

SETTING LOAD BALANCING DENGAN ROUTERBOARD 750G DARI WINBOX 4.10


Disini saya mencoba membuat load balancing dengan menggunakan routerboard RB 750 indoor yang mempunyai 5 interface, apabila kita ingin membuat load balancing failover pada mikrotik versi 4.10, disini saya menggunakan 2 jalur input WAN dengan 1 jalur output yang ditujukan pada Local Area Network.

Alur yang akan kita gunakan contoh sebagai berikut :

- LAN = 192.168.14.254/24

- Uplink = WAN 1 = 10.17.25.254/24

- Uplink = WAN 2 = 192.168.15.1/24


  1. Connect dengan web browser firefox atau internet explorer atau yg lain ketik ip mikrotik ex : 192.168.14.254 tekan enter tampil seperti gambar berikut kemudian klik winbox download dan simpan untuk digunakan lain waktu :D klo sudah langsung dijalankan saja. next

  2. Connect ke mikrotik via winbox dengan login sebagi admin klo masih default login : admin tanpa password seperti berikut ini. Next

  3. Jika berhasil masuk ke mikrotik tampilan workspace seperti gambar berikut. Next

  4. Langkah berikutnya kita atur penamaan dari port-port yang kita gunakan untuk mempermudah pengidentifikasian jalur yang aktif dan controler. Dari menu /interfaces tandai/namai sesuai kebutuhan. Port-1 = ISP 1 (public-media) port-2 = Lokal port-3 = ISP 2 (public-speedy) contoh gambar berikut. next

  5. Langkah selanjutnya pengalamatan jaringan dari port-port yang kita gunakan dari /IP Addresses seperti pada gambar. next

  6. add address : 192.168.14.254 network : 192.168.14.0 broadcast : 192.168.14.255 interface = lokal seperti pada gambar berikut ini. next

  7. add address : 10.17.25.10 network : 10.17.25.0 broadcast 10.17.25.255 interface = public-media seperti gambar berikut. Next

  8. add address : 192.168.15.2 network : 192.168.15.0 broadcast : 192.168.15.255 interface = public-speedy spt pada gambar. Next

  1. Hasil setting ip address yang telah kita lakukan seperti pada gambar berikut ini. Next

  1. Kita lanjutkan ke /IP Firewall untuk memulai mengatur jalur-jalur yang masuk dan keluar sesuai port yg ada. next

  1. Kita mulai membuat tanda untuk jalur yang masuk (ISP 1) ke jalur lokal dengan nama Conn_1. Dari /IP Firewall Mangle lihat gambar

    add chain=prerouting in Interface=LOKAL Connection State=new

    extra Nth every=1 packet=1 Load balancing 2 jalur dgn nth (jelasnya googling ya) :)

    action=mark connection New connection mark=Conn_1 Passthrough=yes klik OK. next

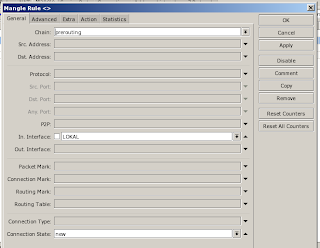

  1. Kita buat tanda berikutnya untuk jalur yang masuk (ISP 2) ke jalur lokal dengan nama Conn_2. Dari /IP Firewall Mangle lihat gambar

    add chain=prerouting in Interface=LOKAL Connection State=new

    extra Nth every=2 packet=1

    Action=mark connection New connection mark=Conn_2 Passthrough=yes Klik OK. next


  1. Setelah koneksi ditandai (connection mark) kita membuat tandai jalur berikutnya (route mark) tetap dari /IP Firewall mangle lihat gambar

    add chain=prerouting In interface=LOKAL Connection mark=Conn_1 Action=mark routing New routing mark=Route_1 Passthrough=no Klik OK next


  1. Kemudian buat tanda berikutnya tetap dari /IP firewall mangle untuk rute ke ISP 2

    add chain=prerouting In interface=LOKAL Connection mark=Conn_2 Action=mark routing Passthrough=no lihat gambar. next

    Hasil Mangle yang kita buat untuk tanda-tanda koneksi yang lewat seperti berikut ini


  1. Langkah berikutnya adalah membuat Network Address Translation (NAT) untuk mengarahkan jalur-jalur yang telah kita tandai dari /IP firewall NAT sebelah mangle tadi

    add chain=srcnat Out interface=PUBLIC-MEDIA (ISP 1) Connection mark=Conn_1 Action=masquerade visual lihat gambar jangan lupa klik OK. Next

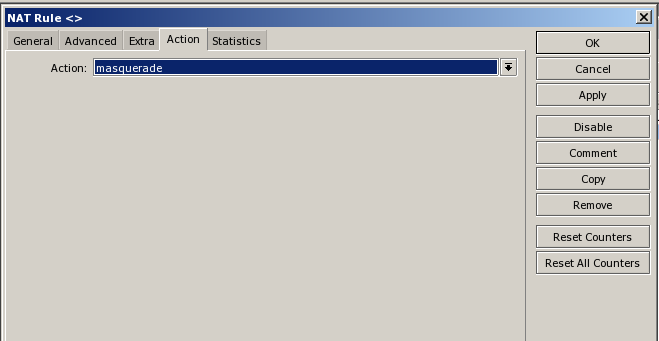

  1. Kemudian buat lagi NAT untuk ISP 2 tetap dari /IP firewall NAT

    add chain=srcnat Out interface=PUBLIC-SPEEDY (ISP 2) Connection mark=Conn_2 Action=masquerade lalu klik OK lihat gambar klo kurang jelas

    Hasil NAT yang kita buat seperti pada gambar berikut ini


  1. Langkah terakhir menentukan alamat utama jalur-jalur ISP yang kita punya dari menu /IP routes lihat gambar berikut next

  2. Isikan ip address dari ISP/modem kita untuk menuju ke rute lebih besar di atasnya

    add Dst. Address=0.0.0.0/0 Gateway=10.17.25.254 (dari ISP 1) type=unicast scope=255 target scope=10 Routing mark=Route_1 klik OK seperti pada gambar

  1. Tambahkan ip lagi untuk ISP 2 add Dst. Address=0.0.0.0/0 Gateway=192.168.15.1 (ISP 2) type=unicast Scope=255 Target scope=10 Routing mark=Route_2 klik OK lihat gambar

  2. Kurang alamat satu lagi untuk jalur yang diutamakan klo tidak salah hehehe add Dst. Address=0.0.0.0/0 Gateway=192.168.15.1 type=unicast Scope=255 Target scope=10 udah langsung OK saja (atau teman2 bisa copy dari salah satu route yang dibuat hilangkang Routing marknya) lihat gambar

  1. Hasil setting /IP Routes untuk load balancing seperti pada gambar berikut ini

  2. Untuk pembatasan bandwidh bisa dilakukan dari menu /Queues add simple queue seperti gambar berikut ini

  3. DEMIKIAN ARTIKEL / TUTORIAL INI SAYA BUAT UNTUK MEMUDAHKAN TEMAN-TEMANKU YANG MEMBUTUHKAN. SEMOGA BERMANFAAT DAN SELAMAT MENCOBA YANG LEBIH LAGI

    Akhirnya janjiku terbayar sudah untuk membuat artikel ini :D-- dah ngantuk... klo mo dicetak filenya pdf disini ukuran kertas A4 frend, kalo mo yang bisa diedit lewat sini. sampai ketemu artikel berikutnya salam MASMU'I
